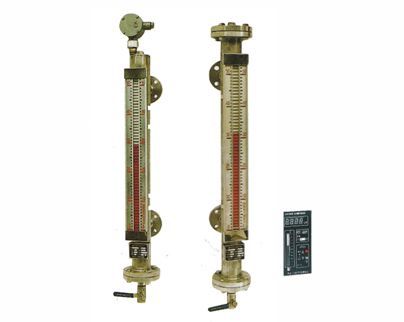

UH-52Z系列侧装式磁翻柱液位计

【UH-52Z系列侧装式磁翻柱液位计产品介绍】：

UH-52Z系列侧装式磁翻柱液位计，是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好，它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大，特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压高沾度、有毒、有害、强腐蚀性介质，更显其不错的性能。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先时性、实用性。

侧装式磁翻液位计的显著特点是液体介质与指示器隔离，所以在任何情况下都很安全、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工、冶金、环保、船舶，建筑、食品等各行业生产过程中的液位测量与控制。

【UH-52Z系列侧装式磁翻柱液位计产品特点】：

l 适合容器内液体介质的液位、界位的测量。除现场指示外,,还可配远传变送器、报警开关、控制开

关，检测功能齐全。

l 指示新颖，读数直观、醒目、观察指示器的方向可根据用户需要改变角度。

l 测量范围大，不受贮槽高度限制。

l 指示机构与被测介质隔离，因而密封性好，可靠性高，使用安全。

l 结构简单，安装方便，维护费用低。

l 耐腐蚀、无需电源、防爆。

【UH-52Z系列侧装式磁翻柱液位计结构原理】：

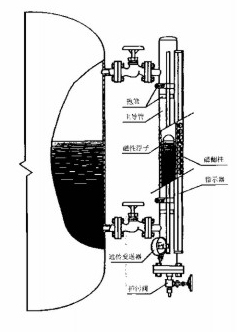

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子流量计也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液们上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界们焉得虎子为容器内介质液位的实际高度，从而实现液位的指示。

【液体介质密度与沉筒距对照表（PN1 .6-40.MPa)】：

液体介质密度（ g/cm3)	沉简距 (mm)	典型液体介质示例
0.45-0.6	320-380	液化石油气，液氨、乙烯、氢氰酸，乙烷
0.61-0.74	260-320	汽油，丁二烯
0.75-0.85	230-260	甲醇，环氧（丙烷），二甲笨，轻油，乙醉
0.86-0.99	200-230	丙酮，氨水，粗笨，啤酒，重酒，牛脂，乙笨
1.00-1.10	180-200	水，醋酸，樟脑油
1.11-1.25	160-180	盐酸，焦油，氯磺酸，硝基笨，FR-22
1.26-1.39	140-160	液碱，麦芽糖，20%稀硫酸，硫酸二甲酯
1.40-1.59	120-140	液氯，稀硫酸，浓硝酸，FR-12，氯仿
1.60-2.00	100-120	98%硫酸，发烟硫酸，高氯酸，溴水磷酸，氟油

【主要技术参数】：

1 、测量范围：0-15000mm

2、准确度：±10 mm ±16 mm

3、翻柱直径：10mm 16mm

4、公称压力：PN1.6-10.0MPa

5、公称通径：DN20mm

6、介质密度： ≥0.45g/cm3

7、介质密度差：≥0.15g/cm3(测量界位）

8、介质温度：-20～+250℃（特殊要求可达450℃）

9、介质粘度：≤150CP=200cst，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选带蒸汽夹套式液位计

10、环境振动：频率≤25HZ 振幅≤0.05 mm

11、跟随速度：≤0.08 m/s

12、连接法兰：采用化工部1997年新颁布的HG20592-20635-97标准若采用其他标准（如GB、ANSI、DIN等标准），请用户在订货时注明。

13、SXG系列数字显示调节报警仪、光柱显示调节报警信详见说明书。

【报警器技术参数】：

1、供电电源电压：220V、AC，50Hz

2、输出信号：二常开，二常闭开关信号

3、开关触点容量：220V，2A

4、工作寿命：＞10的5次方次

5、报警精度：±5mm

6、环境温度：-40～+60℃

7、环境振动：频率≤25Hz振幅≤0.5 mm

8、防爆型式及防爆标志：经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT6.防爆证号：CE991009

9、报警开关防爆软管接口：M20*1 .5 内螺纹。

【运传（变送）装置技术参数】：

1、远传装置量程：0-15000mm:在同一个设备上，因量程过大而同时使用多台同一型号的浮子液位计时，远传部分可以串联使用多台同一型号的浮子液位计时，远传部分可以串联使用，但用户在订货时须注明。
2、精度：±10mm
3、回差：±10mm
4 、输出信号：4-20m A.DC
5、远传距离：3Km,敷设电缆电容、电感值不超过0.04UF、2mH
6 、电源电压：24V .DC 、220V. AC50Hz(浮子液位计配带24V直流稳压电源）
7、环境温度：-40～+60℃
8、环境振动：频率≤25Hz振幅≤0.05mm
9、负载阻抗：250Ω
10、防爆软管接口：M20*1.5内螺纹
11、功耗：＜1.0W
12、防爆型式及防爆标志：经化工部电气仪表防爆质量监检验中心检验合格。防爆标志： dllbT6. 防爆证号：CE9910098.
