磁翻柱液位计原理图
磁翻柱液位计的传感器与被测介质密闭隔离，性能可靠，尤其适用于易燃、易爆和有毒液体的位置测量，是复杂环境和苛刻条件下的液面测量为简单可靠的测量仪表。
磁翻柱液位计采用连通器原理，如图1，液体等高引入液位计测量筒中，简内装有磁体钛合金浮子，随液面的变化而移动，钛合金浮子按照被测液体的比重定制，保证浸没线与实际液面一致，浮球的漫没线为磁性集中的区域。
液位计整体采用无隔磁性能的好的奥氏体不锈钢制造，浮子移动引起测量筒外的磁翻柱转动，其颜色的变化表示实际液位的变化，以此来实现实时测量值的显示。

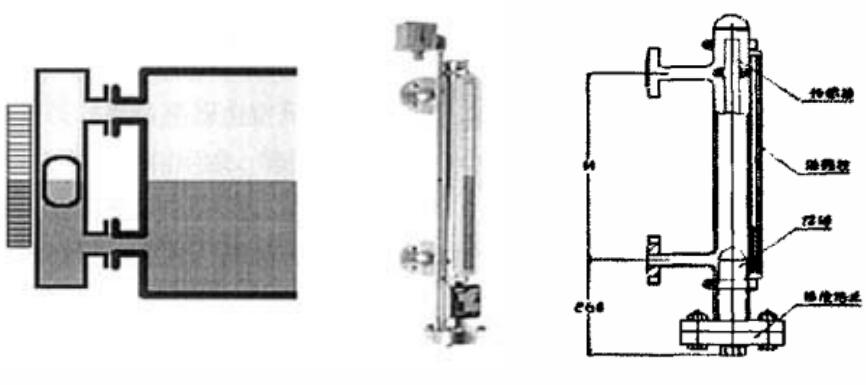

图1 磁翻柱液位计原理图
同时，磁翻柱液位计通过传感器，将液位变化转化为电信号的变化，从而用于液位的测量和传送，磁翻柱液位计的传感器为干簧管（如图2所示），初始时干簧管各触点断开，当浮子随着液位的上升而上升到某一高度时，由于浮子的磁力作用，使此处的干簧触点kl闭合，检测输出端的电阻Rx=4R。

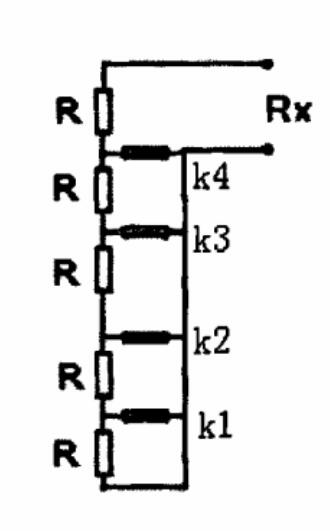

图2 干簧管传感器图
假设液位继续变化，浮予梅上升到一个新的高度，同理，在这个新的位置上的干簧触点k3将闭合，由于浮子远离原来闭合的干簧触点kl，使得浮子对触点kl的磁力减弱，此时触点kl将脱离浮子磁力的束缚而弹开，测得输出端的电阻为Rx=2R。
由此可知，输出端的电阻与液位计的液位对应，通过检测电路，和单片机控制电路，从而实现4-20mA模拟量线性输出。
