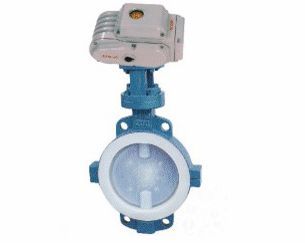

D971H系列硬密封电动蝶阀
用 途
电动蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等的给排水、气体管道上作调节流量和截流介质的作用。
主要特点
1、设计新颖、合理、结构，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T12238-1889
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度：GB/T12221-1889
压力试验：GB/T13927-1992；JB/T9092-1999
主要技术参数
|
公称通径 |
DN（mm） |
20-2000 |
|
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
|
试验压力Ps（MPa） |
强度试验 |
0.9 |
1.5 |
|
密封试验 |
0.006 |
1.1 |
|
|
气密封试验 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
||
主要零件材质
|
零件名称 |
材 料 |
|
阀 体 |
各种橡胶 聚四氟 |
|
蝶 板 |
灰铸铁 球墨铸钢 铸钢 |
|
密封圈 |
球墨铸钢 铸钢 合金钢 不锈钢 不锈钢及特殊材料 |
|
阀 杆 |
2Cr13不锈钢 |
|
填 料 |
O型圈 柔性石墨 |
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氯乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
X或orj |
XA或or JA |
Xb或or JB |
XC、JC或orF |
XD或or JD |
XE或or JE |
|
耐高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
