当前位置：首页 >> 蒸汽电磁阀 >> ZQDF蒸汽电磁阀

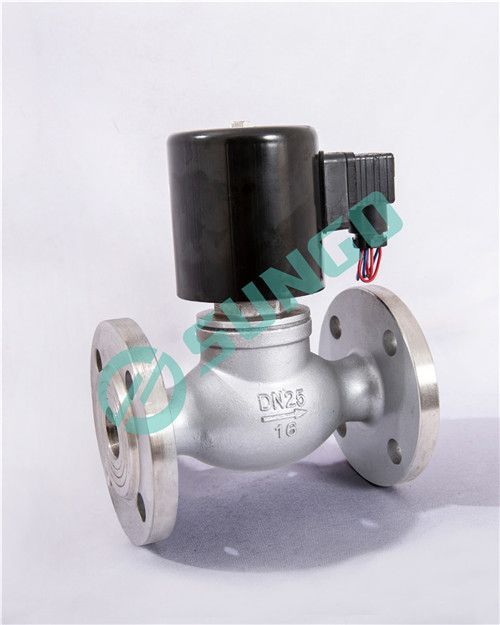

ZQDF蒸汽电磁阀

【ZQDF蒸汽电磁阀产品用途】：

ZQDF(Y)系列蒸汽（液用）电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

ZQDF系列蒸汽电磁阀可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列电磁阀主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

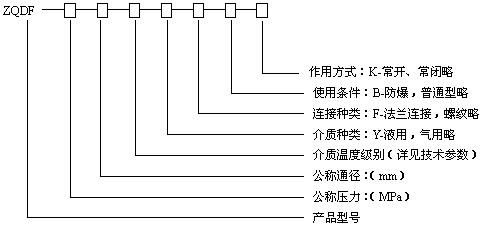

【ZQDF蒸汽电磁阀规格说明】：

【ZQDF蒸汽电磁阀技术参数】：

型号参数	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y			ZQDF-2Y		ZQDF-3Y
公称压力（MPa）	1.6
工作压差（MPa）	DN15-50		0～1.6
	DN65-100		0.05～1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体		水油液体	热水		高温水、油
介质温度℃（mm）	≤60	≤180	≤220		≤60	≤180		≤220
使用电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-92规定
泄漏量（ml/min）	按JB/T7352-92·F规定
功耗（VA）	50

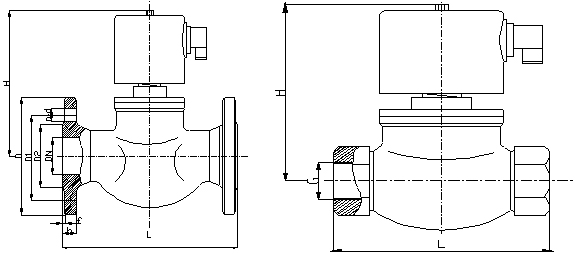

【ZQDF蒸汽电磁阀安装尺寸】：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	96	65	46	14	2	4 -Φ14
20	153	92	3/4	153	150	105	75	56	16	2	4 -Φ14
25	153	110	1	153	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	176	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	176	200	150	110	84	18	3	4 -Φ18
50	192	162	2	192	230	165	125	99	20	3	4 -Φ18
65	-	-	-	250	290	185	145	118	20	3	4 -Φ18
80	-	-	-	260	310	200	160	132	20	3	8 -Φ18
100	-	-	-	290	350	220	180	156	22	3	8 -Φ18
