ZCS系列电磁阀
|
|
|
|
|
ZCS |
ZCS |
ZST |
【ZCS系列电磁阀产品用途】：
ZCS系列电磁阀适用于以水或液体为工作介质，可自动化控制或远程制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故队工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点。
【ZCS系列电磁阀结构特点】：
1.电磁先导膜片式操作结构

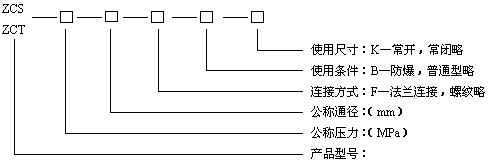

【ZCS系列电磁阀规格说明】：
2.阀门流量比普通阀提高10%
3.采用特殊密封结构和特种密封材料无泄漏
4.寿命长是同类产品的5倍以上
5.工作平稳噪音低、无水锤冲击、无颤抖声
6.采用膜片式、对介质洁净度要求较低
7.不锈钢可动铁芯经久耐用，反应快速；
8.配管方式可任意角度安装,为增强寿命是水平管线圈朝上
9.防爆线圈符合T4,T5和测CE的标准（德国NASS线圈）
10.引用标准：GB3836·9 防爆标志 Exm I/IIT4(国产线圈)
|
工作介质DN |
水、粘度≤4E的油及其它非腐蚀性流体 |
||||||||||||||
|
介质温度℃ |
≤60 |
||||||||||||||
|
公称压力（Mpa） |
1.0 |
||||||||||||||
|
工作压差（Mpa） |
0.05~1.0 |
0.1~1.0 |
0.15~1.0 |
||||||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||||||
|
额定流量系数（KV） |
按JB/T7352-94规定 |
||||||||||||||
|
写落量（ml/min） |
按JB/T7352-94·F规定 |
||||||||||||||
|
公称通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
功耗 |
36VA |
50VA |
|||||||||||||
【ZCS系列电磁阀安装尺寸】：
公称通径DN
内螺纹连接
法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
n-d
b
f
15
112
80
1/2
20
119
80
3/4
3
25
123
90
1
130
160
115
85
65
4-φ14
16
3
32
137
140
137
180
140
100
76
4-φ18
18
3
40
152
156
152
200
150
110
84
4-φ18
18
3
50
164
180
2
152
230
165
125
99
4-φ18
20
3
65
222
290
185
145
118
4-φ18
20
3
80
239
310
200
160
132
4-φ18
22
3
100
255
350
220
180
156
4-φ18
24
3
125
416
400
250
210
184
4-φ18
26
3
150
440
480
285
240
211
8-φ22
26
3
200
443
600
340
295
266
8-φ22
26
3
250
493
730
395
350
319
8-φ22
28
3
300
549
850
445
400
370
8-φ22
28
4
【ZCS系列电磁阀订货须知】：
1.订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。
2.电磁阀一般工作电压为220V，电压波动量为85% ~ 110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电压可做特殊订货。
3.阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
4.若已经由设计单位选定上正流体公司的ZBSF不锈钢电磁阀型号，请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
【ZCS系列电磁阀安装须知】：
1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置。
如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，
如图（四）分路装置。注意：支路上的阀门平时须关闭。
4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。
5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6.普通型不可在爆作危险场合使用。
7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9.电磁阀前后管道上需装压力表，以便观察管道压力。
