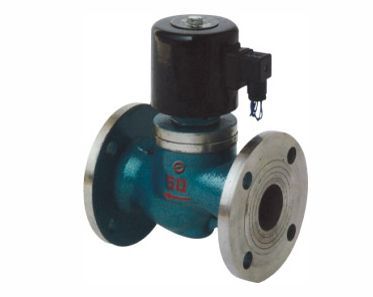

ZBSF全不锈钢电磁阀

【ZBSF全不锈钢电磁阀产品用途】：

ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭。实现对管道中的流体介质的通断或流量调节控制。

本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体，超净气体等介质的控制。

【ZBSF全不锈钢电磁阀规格说明】：

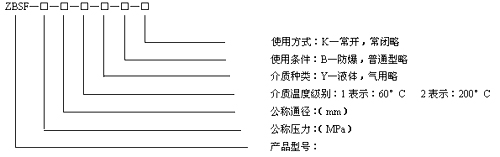

不锈钢电磁阀规格

【ZBSF全不锈钢电磁阀技术参数】：

工作介质	腐蚀性气体、超净流体、食用流体 ZBSF-1：气体用 ZBSF-1Y：液体用 ZBSF-2：气体用 ZBSF-2Y：液体用
介质温度℃	ZBSF-1（1Y）：≤60℃ ZBSF-2（2Y）：≤200℃
公称压力（Mpa）	1.6
工作压力（Mpa）	0~ 1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7362-94规定
额定流量系数（KV）
泄漏量（ml/min）	按JB/T7352-94.F规定
公称通径（mm）	10	15	20	25	32	40	50
功耗（VA）	40				50

【ZBSF全不锈钢电磁阀外形尺寸】：

DN	L	H	D	D1	D2	b	f	n-d
10	115	153	90	60	41	14	3	4-Φ14
15	115	153	95	65	46	14	3	4-Φ14
20	115	153	105	75	56	16	3	4-Φ14
25	125	153	115	85	65	16	3	4-Φ14
32	150	176	140	100	76	18	3	4-Φ18
40	165	176	150	110	84	18	3	4-Φ18
50	190	192	165	125	99	20	3	4-Φ18

【ZBSF全不锈钢电磁阀订货须知】：

1.订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。

2.电磁阀一般工作电压为220V，电压波动量为85% ~ 110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电压可做特殊订货。

3.阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

4.若已经由设计单位选定上正流体公司的ZBSF不锈钢电磁阀型号，请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站【www.dlgcwy.com】,如有任何疑问.您可以致电给0577-67378705 或67378706我们,我们一定会尽心尽力为您提供好的服务。

【ZBSF全不锈钢电磁阀安装须知】：

1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，好安装旁路装置。

如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，

如图（四）分路装置。注意：支路上的阀门平时须关闭。

4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。

5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。

6.普通型不可在爆作危险场合使用。

7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

9.电磁阀前后管道上需装压力表，以便观察管道压力。
