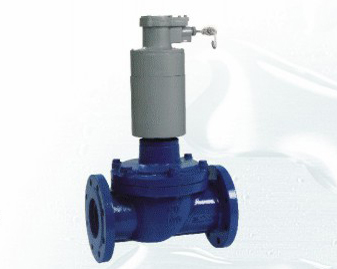

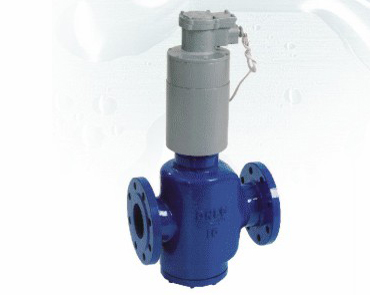

ZCM-K煤气电磁阀

【ZCM-K煤气电磁阀产品用途】：

适用于城市煤气、液化石油气，天然气等多种煤气为加热燃烧介质管路做二位式通断切换，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

【ZCM-K煤气电磁阀型号规格说明】：

【ZCM-K煤气电磁阀技术参数】：

公称通径（mm）		15	20	25	32	40	50	65	80		100	125	150	200	250	300	350
工作介质		煤气、液化石油气和天然气
介质温度℃		-20~80
环境温度℃		-40~60
公称压力(MPa)		1.0
工作压差(MPa)		0~0.03								0~0.1
安装方式		垂直安装
电源电压		AC 220V其它规格可作特殊订货
工作电流 (A)	直流	0.13			0.17			0.41				0.71			1.1
	交流	0.13			0.17			0.41				0.71			1.1
功率 (VA)	直流	26			33			80				140			220
	交流	26			33			80				140			220
防爆标志		E×dIIBT4

【ZCM-K煤气电磁阀外型连接尺寸】：

公称通径 DN	内螺纹连接			法兰连接
	内螺纹		外形尺寸	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	210	150	105	75	56	16	2	4 -Φ14
25	153	110	1	210	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	221	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	230	200	150	110	84	18	3	4 -Φ18
50	192	162	2	252	230	165	125	99	20	3	4 -Φ18
65	-	-	-	390	290	185	145	118	20	3	4 Φ18
80	-	-	-	401	310	200	160	132	22	3	8 -Φ18
100	-	-	-	408	350	220	180	156	24	3	8 -Φ18
125	-	-	-	424	400	250	210	184	26	3	8 -Φ18
150	-	-	-	515	480	285	240	211	26	3	8 -Φ22
200	-	-	-	540	600	340	295	266	26	3	8-Φ22
250	-	-	-	573	730	395	350	319	28	3	12-Φ22
300	-	-	-	608	850	445	400	370	28	4	12-Φ22
350	-	-	-	700	980	505	460	429	30	4	16-Φ22

【ZCM-K煤气电磁阀常闭型】：

【ZCM-K煤气电磁阀常开型】：

【ZCM-K煤气电磁阀订货须知】：

1.订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。

2.电磁阀一般工作电压为220V，电压波动量为85% ~ 110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电压可做特殊订货。

3.阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

4.若已经由设计单位选定上正流体公司的ZBSF不锈钢电磁阀型号，请按ZBSF不锈钢电磁阀型号直接向我司销售部订购。
5.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

【ZCM-K煤气电磁阀安装须知】：

1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置。

如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，

如图（四）分路装置。注意：支路上的阀门平时须关闭。

4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。

5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。

6.普通型不可在爆作危险场合使用。

7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

9.电磁阀前后管道上需装压力表，以便观察管道压力。
