ZCZG/ZCZGH高温高压电磁阀
【ZCZG/ZCZGH高温电磁阀产品用途】：
本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制.

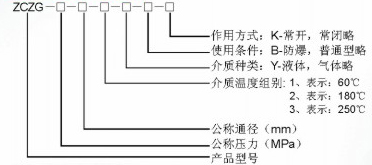

【ZCZG高温电磁阀规格说明】：

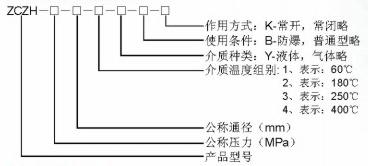

【ZCZH高温电磁阀规格说明】：
【ZCZG/ZCZGH高温电磁阀技术参数】：
|
介质温度℃ |
ZCZG |
≤250 |
|||||||||
|
ZCZGH |
≤400 |
||||||||||
|
公称压力 （MPa） |
ZCZG |
2.5 |
|||||||||
|
ZCZGH |
4.0 |
||||||||||
|
工作压差 （MPa） |
ZCZG |
0～2.5 |
|||||||||
|
ZCZGH |
0～4.0 |
||||||||||
|
公称通径 （mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
功耗（VA） |
170 |
480 |
|||||||||
|
电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||
|
额定流量系数（KV） |
按ＪＢ／Ｔ７３５２－９４规定 |
||||||||||
|
泄漏量 （ml/min） |
按ＪＢ／Ｔ７３５２－９４·Ｆ规定 |
||||||||||
【ZCZG/ZCZGH高温电磁阀安装尺寸】：
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
B |
f1 |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
41 |
34 |
14 |
4 |
2 |
４－Φ１４ |
|
15 |
160 |
298 |
95 |
65 |
45 |
39 |
14 |
4 |
2 |
４－Φ１４ |
|
20 |
200 |
304 |
105 |
75 |
55 |
50 |
16 |
4 |
2 |
４－Φ１４ |
|
25 |
200 |
304 |
115 |
85 |
65 |
57 |
16 |
4 |
2 |
４－Φ１４ |
|
32 |
200 |
314 |
140 |
100 |
78 |
65 |
18 |
4 |
2 |
４－Φ１４ |
|
40 |
260 |
460 |
150 |
110 |
85 |
75 |
18 |
4 |
3 |
４－Φ１8 |
|
50 |
300 |
460 |
165 |
125 |
100 |
87 |
20 |
4 |
3 |
４－Φ１8 |
|
65 |
340 |
433 |
180 |
145 |
120 |
109 |
22 |
4 |
3 |
8－Φ１8 |
|
80 |
380 |
433 |
200 |
160 |
135 |
120 |
22 |
4 |
3 |
8－Φ１8 |
|
100 |
430 |
461 |
235 |
190 |
160 |
149 |
26 |
4.5 |
3 |
8－Φ１8 |
【ZCZG/ZCZGH高温电磁阀订货须知】：
1.订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。
2.电磁阀一般工作电压为220V，电压波动量为85% ~ 110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电压可做特殊订货。
3.阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
4.当使用的场合很重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
【ZCZG/ZCZGH高温电磁阀安装须知】：
1.安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2.电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3.在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置。
如图（三）当电磁阀安装在支路时，电磁阀的口径应比主管道上的阀门口径小，
如图（四）分路装置。注意：支路上的阀门平时须关闭。
4.安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路安装疏水阀。
5.不要将阀安装于管道低凹处，以免因蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6.普通型不可在爆作危险场合使用。
7.在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8.在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9.电磁阀前后管道上需装压力表，以便观察管道压力。
